Mô tả Sản phẩm
Dòng đầu dò dịch chuyển của Magtrol cung cấp phép đo không tiếp xúc vị trí tuyệt đối của piston trong xi lanh thủy lực và khí nén cũng như các ứng dụng khác. Cấu trúc chắc chắn, khả năng chống sốc cao và tuổi thọ rất cao (do không có bộ phận chuyển động và do đó không bị mài mòn các bộ phận) khiến chúng vừa tiết kiệm chi phí vừa rất đáng tin cậy. Đầu dò Magtrol cung cấp phạm vi nhiệt độ hoạt động rộng và khả năng chịu áp suất cho phép ngay cả đối với những ứng dụng đòi hỏi khắt khe nhất.
Bộ chuyển đổi cung cấp tín hiệu đầu ra 4-20 mA trực tiếp tương ứng với phạm vi đo, cũng như đầu ra nhiệt độ VDC. Như một tùy chọn, Magtrol cung cấp Bộ chuyển đổi tín hiệu CST 113 , cho phép hiệu chỉnh chuỗi hoàn chỉnh theo nhu cầu cụ thể, ở đầu ra dòng điện hoặc điện áp.
Đặc trưng
- Phạm vi đo lớn: Chuyển vị pít-tông từ 50 đến 1000 mm (80 đến 250 mm đối với mẫu DI 63X)
- Tín hiệu đầu ra dựa trên dòng điện (4 đến 20 mA) để dịch chuyển
- Đo nhiệt độ tích hợp (đầu ra VDC)
- Tuổi thọ rất cao: Không có bộ phận chuyển động và do đó không bị mài mòn các bộ phận (Nguyên lý dòng điện xoáy)
- Không nhạy cảm với tạp chất kim loại trong chất lỏng làm việc
- Khả năng chống sốc và rung cao
- Có khả năng chịu được áp suất lên tới 450 bar
- Cấu trúc chắc chắn, được thiết kế để hoạt động lâu dài trong hệ thống thủy lực
- Phiên bản nhiệt độ tiêu chuẩn, lên tới 80 °C (DI 5XX)
- Phiên bản nhiệt độ cao, lên tới 125 °C (DI 60X và DI 61X) hoặc lên tới 200 °C (DI 63X)
- Độ nhạy EMC phù hợp với tiêu chuẩn Châu Âu
Nguyên tắc hoạt động
Nguyên lý dòng điện xoáy

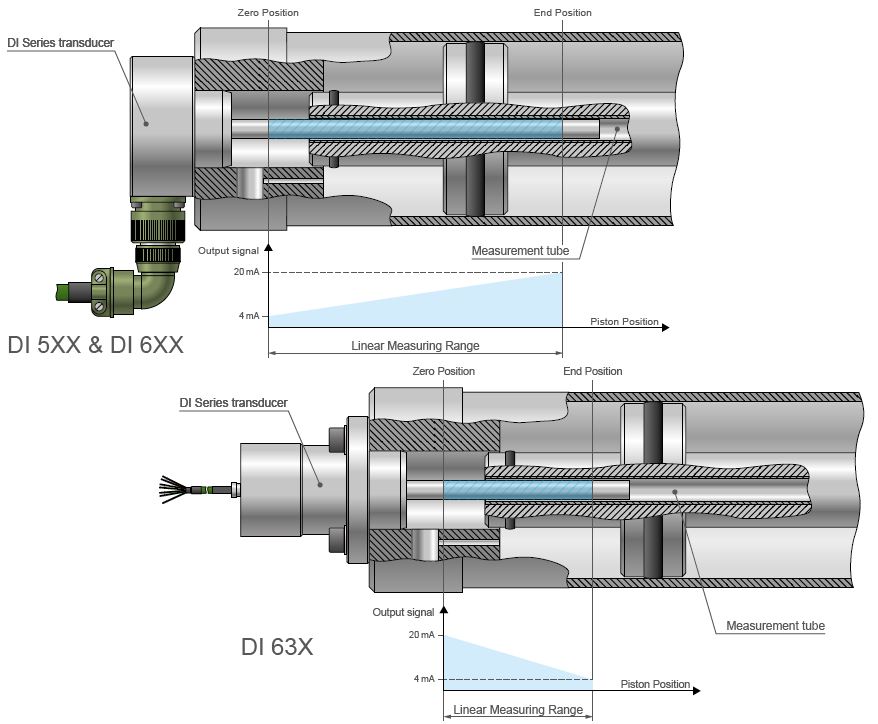

Đầu dò độ dịch chuyển Magtrol sử dụng nguyên lý đo dòng điện xoáy. Một ống nhôm di chuyển dọc theo cuộn dây của đầu dò làm thay đổi tổn thất dòng điện xoáy cảm ứng, do đó làm thay đổi trở kháng cuộn dây. Một mạch điện tử đặt trong đầu dò sẽ chuyển đổi thông tin về vị trí ống đo thành tín hiệu tuyến tính. Mạch này sử dụng công nghệ SMD (thiết bị gắn trên bề mặt) hiện đại, mang lại sự chắc chắn và độ tin cậy. Cảm biến được tích cực bù đắp cho sự thay đổi nhiệt độ.
Đặc điểm của tín hiệu đầu ra
Đầu dò dịch chuyển dòng DI có cấu hình 3 dây cơ bản, cung cấp dòng điện 4–20 mA (20–4 mA cho kiểu DI 63X) tỷ lệ thuận với vị trí của ống nhôm. Một dấu hiệu về nhiệt độ trong đầu dò cũng được cung cấp dưới dạng điện áp đầu ra.
Trong các hệ thống vòng kín, một vị trí pít-tông cụ thể có thể đạt được nhiều lần với độ chính xác cao hơn 0,05‰ toàn thang đo (tức là tốt hơn 50 µm đối với phạm vi đo 1 m).
Specifications
| MODEL | DI 5XX STANDARD TEMPERATURE | DI 6XX HIGH TEMPERATURE | DI 63X HIGH TEMPERATURE |
|---|---|---|---|
| MEASURING RANGES a) | |||
| Rated Values b) | 50, 100, 160, 250, 300, 400, 630, 1 000 mm | 50, 100, 160 mm | 80, 130, 200, 250 mm |
| Zero Position | Defined by inserting the transducer probe into the measurement tube as far as Xmin a) | ||
| Full-scale Position | Defined by inserting the transducer probe into the measurement tube as far as Xmax a) | ||
| DISPLACEMENT MEASUREMENT | |||
| Linearity Error | 0.5 %, typically < 1 % d) | ||
| Resolution | < 0.05 % d) | ||
| Repeatability | < 0.05 % d) | ||
| White noise on output current | < 0.2 μAeff / √Hz (DC to 1 kHz) | ||
| OUTPUT SIGNAL c) | |||
| Displacement Output | Current source with imposed 4 to 20 mA signal. The output current is independent of the load resistance, provided it remains within limits. | ||
| Zero | Adjusted to 4 mA (± 0.08 mA) | Adjusted to 20 mA (± 0.08 mA) | |
| Full Scale | Adjusted to 20 mA (± 0.15 mA) | Adjusted to 4 mA (± 0.15 mA) | |
| Admissible Load | 0 to 500 Ω | ||
| Frequency Response | 0 to 1 000 Hz (-1 dB) with 4th-order Butterworth-type response | 0 to 820 Hz (-1 dB) with 4th-order Butterworth-type response | |
| TEMPERATURE OUTPUT | |||
| Offset Voltage | 7.5 VDC ±80 mV at 20 °C | 7.5 VDC ±60 mV at 20 °C | |
| Temperature Signal | 30 mV/°C, accuracy ±5% typically (±10% max.) | 10 mV / °C, accuracy ±10 % typically (± 20 % max.) | 10 mV/°C, accuracy ±10% typically (±15% max.) |
| Output Resistance | 1 kΩ | ||
| ELECTRICAL CHARACTERISTICS & CONNECTIONS | |||
| Supply Voltage | 20 to 32 VDC | ||
| Consumption | ≤ 70 mA | ||
| Supply Voltage Influence (Displacement) | < 10 ppm of FSD for 1 V variation (DC to 100 Hz) | ||
| Supply Voltage Influence (Temperature) | < 0.1°C over the range 20 to 32 VDC | ||
| Connection | Watertight 5-pole bayonet connector; Watertight mating plug (straight or elbowed) | 7 silicon wires: 0.09 mm² length: 0.6 m | |
| Protection Against Polartiy Inversion | No danger to the transducer in event of incorrect connection | ||
| ENVIRONMENT & MECHANICAL CHARACTERISTICS | |||
| Operating Temperature | - 40 °C to + 80 °C | - 40 °C to + 125 °C | Measuring Rod: - 40 °C to + 200 °C Electronics: - 40 °C to + 125 °C |
| Storage Temperature | - 45 °C to + 130 °C | ||
| Temperature Influence (Zero) | < 150 ppm/°C d) | ||
| Temperature Influence (Sensitivity) | < 150 ppm/°C d) | ||
| Temperature Influence on Drift (zero + sensitivity) | 1.5% of FSD over the entire operating temperature range | ||
| Maximum Admissible Pressure | 450 bar | ||
| Admissible Shock | Half-sine, duration 3 ms, radial 100 g, axial 300 g | ||
| Protection Class | IP 66, according to DIN 40050 | ||
| EMC / EMI compatibility | According to IEC 61326-1 / IEC 61321-2-3 | ||
Các ứng dụng
Dòng đầu dò chuyển vị DI được phát triển chủ yếu cho các ứng dụng OEM trong ngành thủy lực. Chúng cho phép đo trực tiếp và đáng tin cậy vị trí của:
- Xi lanh thủy lực
- Van đầu vào hơi nước
- Cánh quạt
- Máy nghiền đá
- Điều khiển servo
- Van điều khiển
Thiết kế của họ sao cho chi phí lắp đặt được giữ ở mức tối thiểu. Hiệu quả chi phí này là kết quả của việc giới hạn một tín hiệu tiêu chuẩn cố định từ 4 đến 20 mA với khả năng xác định rất chính xác khoảng thời gian đo (từ 0 đến toàn thang đo) trên phần tử cảm biến.
