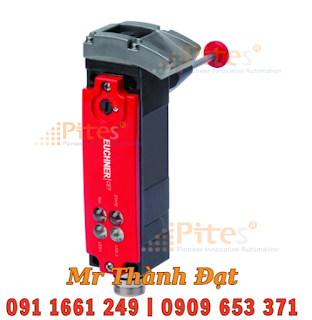

Nhà sản xuất: Euchner
Xuất xứ: Germany
Bảo hành: 12 tháng
Bảo hành: 12 tháng
- Công tắc an toàn có khóa bảo vệ và thiết bị điện tử đánh giá tích hợp
- Lực khóa lên tới 6500 N
- Giám sát ngắn mạch
- 2 đầu ra an toàn (đầu ra bán dẫn)
- Loại 4/PL e theo EN ISO 13849-1
- Đầu nối M23 (RC18)
- bảng mã Unicode
- Đầu ra giám sát cửa
- Báo vị trí cửa bằng đèn LED
- Đầu vào hướng dẫn
- Cơ cấu nhả thoát hiểm, dài 105 mm
- Hướng tiếp cận A (trạng thái giao hàng)
[kythuat]
Không gian làm việc
| Độ chính xác lặp lại R | |
| theo EN 60947-5-2 | 10% |
Giá trị kết nối điện
| Cầu chì | |
| bên ngoài (điện áp hoạt động điện từ U CM ) | 0,5 ... 8 A |
| bên ngoài (điện áp hoạt động U B ) | 0,25 ... 8 A |
| Sự tiêu thụ năng lượng | |
| điện từ | 11 W |
| Kết nối cáp | 30V DC, 2A |
| Điện áp hoạt động DC | |
| DẪN ĐẾN | 24 V DC -15% V DC ... +10% V DC |
| U B | 24 V DC -15% ... +15% bảo vệ phân cực ngược, được điều chỉnh, gợn sóng dư<5%, PELV |
| Yêu cầu bảo vệ EMC | Acc. tới EN IEC 60947-5-3 |
| Danh mục sử dụng | |
| DC-13 | 24V 200mA |
| Điện áp hoạt động điện từ DC | |
| bạn CM | 24 V DC -15% ... +10% bảo vệ phân cực ngược, được điều chỉnh, độ gợn dư<5%, PELV |
| Chu kỳ làm việc của điện từ | 100 % |
| Thời gian rủi ro theo EN 60947-5-3 | tối đa. 400 mili giây |
| Chuyển tải | |
| theo UL | 24V DC, loại 2 |
| Lớp an toàn | |
| EN IEC 61140 | III |
| Mức tiêu thụ hiện tại | |
| tôi B | 80 mA |
| tôi CM | 450 mA |
| Kiểm tra thời lượng xung | tối đa. 0,3 mili giây |
| Mức độ ô nhiễm (bên ngoài, theo EN 60947-1) | 3 |
| Đầu vào hướng dẫn | |
| Điện áp đầu vào | |
| THẤP | 0 ... 1 V DC |
| CAO | 15 ... 27,6 V DC |
| Giám sát đầu ra OUT D | |
| Loại đầu ra | chuyển mạch p, chống đoản mạch |
| Điện áp đầu ra | |
| NGOÀI D | 0,8xUB ... UB V DC |
| Chuyển đổi hiện tại | |
| NGOÀI D | 1 ... 50 mA |
| Chuyển đổi độ trễ từ thay đổi trạng thái | tối đa. 700 mili giây |
| Giám sát đầu ra OUT | |
| Loại đầu ra | chuyển mạch p, chống đoản mạch |
| Điện áp đầu ra | |
| NGOÀI | 0,8xUB ... UB V DC |
| Chuyển đổi hiện tại | |
| NGOÀI | 1 ... 50 mA |
| Chuyển đổi độ trễ từ thay đổi trạng thái | tối đa. 400 mili giây |
| Đầu ra an toàn OA/OB | |
| Loại đầu ra | 2 đầu ra bán dẫn, chuyển mạch p, chống đoản mạch |
| Điện áp đầu ra | |
| THẤP U(OA,OB) | 0 ... 1 V DC |
| CAO U(OA,OB) | UB-1.5V...UB V DC |
| Thời gian chênh lệch | |
| cả hai đầu ra an toàn | tối đa. 10 mili giây |
| Thời gian bật | 400 mili giây |
| Dòng điện ngoài trạng thái I r | tối đa. 0,25 mA |
| Thời gian rủi ro theo EN 60947-5-3 | |
| Thiết bị đơn | |
| Chuyển đổi hiện tại | |
| trên mỗi đầu ra an toàn OA / OB | 1 ... 200 mA |
Giá trị cơ học và môi trường
| Tốc độ tiếp cận | tối đa. 20 m/phút |
| Kiểu kết nối | 1 đầu cắm M23, 19 chân, RC18 |
| Sẵn sàng trì hoãn | 1 giây |
| Hướng lắp đặt | bất kì |
| Chuyển đổi thường xuyên | tối đa. 0,5 Hz |
| Bậc tự do X | ±5mm |
| Bậc tự do Y | ±5mm |
| Bậc tự do Z | ±4 mm |
| Tuổi thọ cơ khí | 2 x 10⁶ |
| Chống sốc và rung | Acc. tới EN IEC 60947-5-3 |
| Mức độ bảo vệ | IP65/IP67 |
| Nhiệt độ môi trường xung quanh | |
| tại U B = 24 V DC | -20 ... +55 ° C |
| Vật liệu | |
| Vỏ công tắc an toàn | Nhôm đúc |
| Con dốc | Thép không gỉ |
| Lực khóa F tối đa | 6500 N |
| Lực khóa F Zh | 5000 N |
| Nguyên tắc khóa bảo vệ | Nguyên lý dòng điện khép kín |
Các giá trị đặc tính theo EN ISO 13849-1 và EN IEC 62061
| thời gian làm nhiệm vụ | 20 năm |
| Kiểm soát khóa bảo vệ | |
| Loại | Tùy thuộc vào điều khiển bên ngoài của khóa bảo vệ |
| Mức độ hiệu suất | Tùy thuộc vào điều khiển bên ngoài của khóa bảo vệ |
| PFH D | Tùy thuộc vào điều khiển bên ngoài của khóa bảo vệ |
| Giám sát khóa bảo vệ và vị trí bảo vệ | |
| Loại | |
| Bất kỳ hướng cài đặt nào | 4 |
| Mức độ hiệu suất | PL e |
| PFH D | |
| Bất kỳ hướng cài đặt nào | 3,1 x 10 -9 |
Điều khoản khác
| số C | |
| C2312 | phát hành thoát mở rộng |
| Những điều sau đây áp dụng cho việc phê duyệt theo UL | Chỉ hoạt động với nguồn điện UL Loại 2 hoặc các biện pháp tương đương; xem hướng dẫn vận hành |
