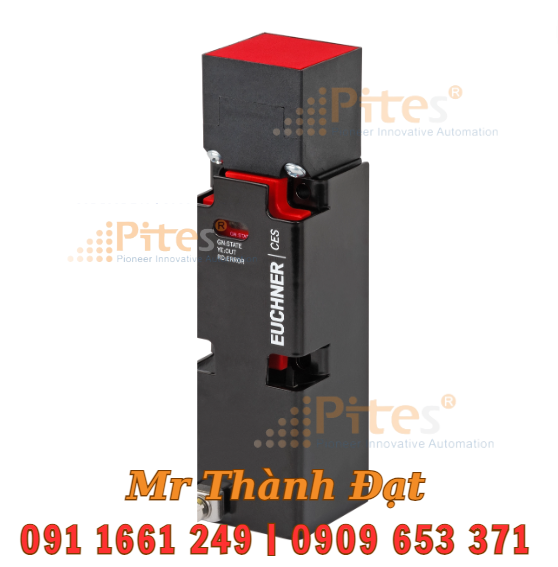

Nhà sản xuất: Euchner
Xuất xứ: Germany
Bảo hành: 12 tháng
Bảo hành: 12 tháng
- Phiên bản ATEX
- Có tấm bảo vệ
- Thích hợp để sử dụng ở vùng 2 và 22 (khí và bụi)
- Công tắc an toàn dạng thiết bị khóa liên động loại 4
- Công tắc an toàn với thiết bị điện tử đánh giá tích hợp
- Tín hiệu xung có thể được chuyển đổi
- 2 đầu ra an toàn (đầu ra bán dẫn)
- Lên đến loại 4 / PL e theo EN ISO 13849-1
[kythuat]
Không gian làm việc
| Độ chính xác lặp lại R | |
| theo EN 60947-5-2 | tối đa. 10% |
Các yếu tố vận hành và hiển thị
| màn hình LED | |
| Đèn LED trạng thái | |
| Đèn LED chẩn đoán / trạng thái đầu ra an toàn (kết hợp) |
Giá trị kết nối điện
| Cầu chì | |
| (bên ngoài) điện áp hoạt động | 0,25 ... 8 A |
| Điện áp cách điện định mức U i | 300 V |
| Điện áp chịu xung định mức U imp | 1,5 kV |
| Điện áp hoạt động DC | 21 ... 24 ... 27 V DC được điều chỉnh, gợn sóng dư <5% |
| Yêu cầu bảo vệ EMC | Acc. tới EN 60947-5-3 |
| Mức tiêu thụ hiện tại | 80 mA |
| Mức độ ô nhiễm (bên ngoài, theo EN 60947-1) | 3 |
| Giám sát đầu ra OUT | |
| Loại đầu ra | Đầu ra bán dẫn, chuyển mạch p, chống đoản mạch |
| Điện áp đầu ra | 0,8 x UB... UB V DC |
| Chuyển đổi hiện tại | tối đa. 20 mA |
| Đầu ra an toàn LA / LB | |
| Cầu chì | |
| bên ngoài, mạch an toàn U(+LA) / U(+LB) | 0,1 Một đòn chậm trung bình |
| Loại đầu ra | Đầu ra bán dẫn, chuyển mạch p, chống đoản mạch, tách rời bằng điện |
| Điện áp đầu ra | |
| CAO U(LB) | U(+LB) - 1,5 ... U(+LB) V DC |
| THẤP U(LA) / U(LB) | 0 ... 1 V DC |
| CAO U(LA) | U(+LA) - 1,5 ... U(+LA) V DC |
| Sản lượng hiện tại | |
| mỗi đầu ra an toàn | |
| dòng ngắn mạch có điều kiện định mức | tối đa. 100 A |
| Thời gian chênh lệch | |
| (giữa các điểm vận hành của cả hai đầu ra an toàn) | tối đa. 120 mili giây |
| Danh mục sử dụng | |
| DC-13 Đầu ra an toàn LA/LB | 24V 100mA |
| Chuyển tải | |
| theo UL | tối đa. DC 24 V, loại 2 |
| Chuyển đổi hiện tại | |
| mỗi đầu ra an toàn | 1 ... 100 mA |
| Tải đầu ra nguồn điện | |
| U(+LA) / U(+LB) | 18 ... 24 ... 27 V DC |
Giá trị cơ học và môi trường
| Kích thước | Acc. tới EN 60947-5-2 |
| Kiểu kết nối | Đầu nối phích cắm M12, 8 chân; lá chắn có thể được kết nối |
| Mô-men xoắn siết chặt | |
| Vít, giá đỡ đầu đọc | tối đa. 0,6 Nm |
| Vít cố định, vỏ | tối đa. 1 Nm |
| Sẵn sàng trì hoãn | tối đa. 3 giây |
| Hướng lắp đặt | bất kì |
| Chuyển đổi thường xuyên | tối đa. 1 Hz |
| Khoảng cách lắp đặt | |
| giữa 2 đầu đọc hoặc 2 bộ truyền động | phút. 80mm |
| Thời gian đáp ứng | |
| sau khi thay đổi trạng thái truyền động | tối đa. 180 mili giây |
| Mức độ bảo vệ | IP65/IP67 |
| Nhiệt độ môi trường xung quanh | |
| tại U B = 24 V DC | -20 ... +50 ° C |
| Thời gian chờ | phút. 0,5 giây |
| Vật liệu | |
| Nhà ở | Nhựa PBT V0 GF30 |
Các giá trị đặc tính theo EN ISO 13849-1 và EN IEC 62061
| PL | SIL tối đa | PFH D | Loại | thời gian làm nhiệm vụ | |
|---|---|---|---|---|---|
| Giám sát vị trí bảo vệ | PL e | - | 3,7x10 -9 | 4 | 20 năm |
Điều khoản khác
| Chống cháy nổ | |
| bao gồm che mui xe | II3G Ex ic ec IIB T5 Gc X / II3D Ex ic tc IIIC T90°C Dc X |
| Những điều sau đây áp dụng cho việc phê duyệt theo UL | Chỉ hoạt động với nguồn điện UL Class 2 hoặc các biện pháp tương đương |
Kết hợp với bộ truyền động CES-A-BBA-EX-098158
| Khoảng cách thiết bị truyền động s | |
| Khoảng cách tối thiểu cho hướng tiếp cận bên | phút. 4 mm |
| Khoảng cách bật | |
| với độ lệch tâm m=0 | 20 mm |
| Khoảng cách tắt an toàn s ar | tối đa. 40mm |
| Khoảng cách chuyển mạch an toàn s ao | |
| với độ lệch tâm m=0 | phút. 18 mm |
| Độ trễ chuyển mạch | 2 ... 3 mm |
Kết hợp với thiết bị truyền động CES-A-BPA-EX-102125
| Khoảng cách thiết bị truyền động s | |
| Khoảng cách tối thiểu cho hướng tiếp cận bên | phút. 6 mm |
| Khoảng cách bật | |
| với độ lệch tâm m=0 | 22 mm |
| Khoảng cách tắt an toàn s ar | tối đa. 58mm |
| Khoảng cách chuyển mạch an toàn s ao | |
| với độ lệch tâm m=0 | phút. 15mm |
| Độ trễ chuyển mạch | 1 ... 2mm |
